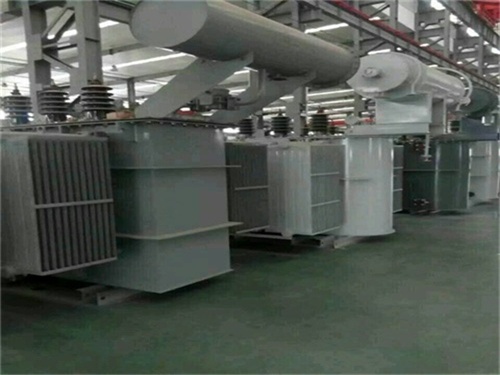

毕节S22油浸式变压器设计解析
一、设计定位与能效标准
毕节S22油浸式变压器遵循国家最新GB 20052-2020《电力变压器能效限定值及能效等级》一级能效标准，其设计核心在于高效节能、低损耗、长寿命。与上一代S13/S11系列相比，毕节S22系列空载损耗降低25%-40%，负载损耗降低10%-15%，能效提升显著，适用于对能耗成本敏感的工业、商业及公共设施领域。
二、核心技术设计亮点
铁芯系统优化
材料选择：采用高导磁晶粒取向冷轧硅钢片(如日本新日铁27ZDKH95、JFE 30ZH105或武钢30QG105)，磁导率提升15%-20%，铁损降低30%以上。
结构创新：
立体卷铁心结构(如毕节S22-MRL-400KVA)：三相磁路完全对称，磁通泄漏减少50%，空载电流下降60%-80%，噪音水平≤50dB(A)。
45°全斜接缝阶梯叠积工艺：磁通密度均匀分布在1.65-1.72T区间，空载损耗进一步降低。
绕组设计
高压绕组：采用连续式或内屏蔽连续式结构，改善冲击电压下纵向电容分布，抗短路能力提升40%。
低压绕组：双层铜箔绕制，层间采用美国杜邦NOMEX绝缘材料，局部放电量<10pC，机械强度高。
导油循环结构：通过优化油道设计，散热效率提升20%，绕组温升降低5-8K。

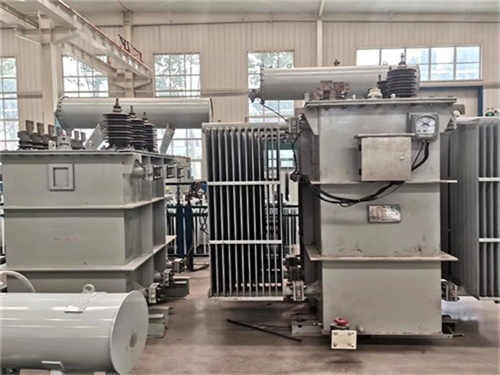

油箱与密封系统

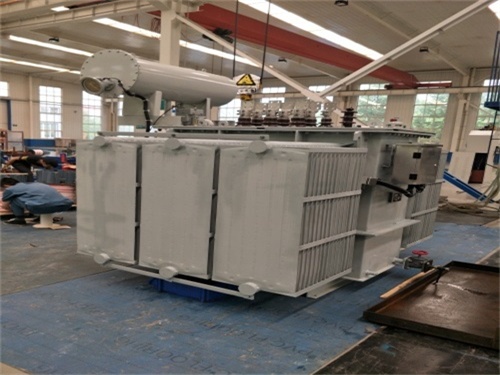

波纹油箱设计：自动补偿油体积变化，防止氧气、水分进入，延长绝缘油寿命，维护周期延长至5年以上。
双重密封技术：上下箱体采用橡胶密封复合结构，配合德国进口压力释放阀，实现全生命周期免维护。
降噪与防护设计
噪音控制：通过优化铁芯结构、采用隔音材料及特殊减震装置，噪音水平≤60dB(距设备1米处)，满足城市居民区供电需求。
防护等级：标准配置IP54，可选IP65，适应高湿度、盐雾等恶劣环境。
三、性能参数与适应性
基本参数
容量范围：30kVA-31500kVA，覆盖小型配电到大型工业应用。
电压组合：高压侧10kV(±2×2.5%分接调节)，低压侧0.4kV，支持非标电压定制。

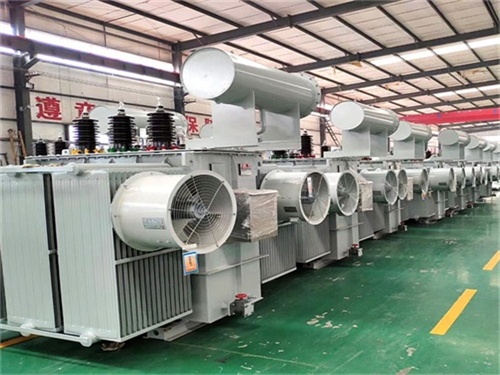

冷却方式：ONAN(油浸自冷)/ONAF(风冷双模式)，适应不同负载需求。
关键性能指标
损耗控制：
空载损耗：≤0.21kW(200kVA型号)，优于国标一级能效12%。
负载损耗：≤14.5kW(1600kVA型号，120℃)。
短路阻抗：4%-6%可调，满足系统稳定性要求。
过载能力：通过160kVA额定容量下25次短路冲击试验，满足GB 1094.5标准。
环境适应性
高海拔型：4000米降容方案(系数0.88)，适应高原地区。
防腐蚀型：304不锈钢外壳+C4-M级防腐涂层，适用于化工、沿海等腐蚀性环境。
高温型：60℃环境温度特殊设计，保障热带地区稳定运行。
四、智能化与可靠性设计
智能监控系统
可选配智能监测终端，实时采集负载电流、绕组温度、油位状态等12项参数，支持4G/RS485通信协议。
内置故障预警系统，准确率≥90%，实现从“定期检修”到“状态检修”的转变。
安全防护机制
四级压力保护：防爆膜+压力释放阀+双金属温度计+气体继电器，确保极端工况下设备安全。
抗震设计：满足8度地震烈度要求，适用于地震频发地区。
全生命周期管理
通过ISO9001质量体系认证，关键工序CPK值≥1.67，确保产品一致性。
提供48个月质量保证期及终身维护服务，降低用户全周期成本。
五、典型应用场景
工业领域
中型制造工厂：如汽车零部件产业园，4台毕节S22-1600kVA并联运行，负载率70%-80%，年节电75万度。
高耗能设备供电：冶金、化工等行业，单台可满足800-1200kW工业设备需求。
商业与公共设施
商业综合体：15-20万平米建筑群，通过智能负荷平衡+无功补偿，年节电量约45万kWh。
敏感场所供电：医院、数据中心等，超低噪音设计(≤50dB)确保环境舒适度。
新能源配套
光伏电站：配备专用直流分量抑制装置，提升并网稳定性。
电动汽车充电站：支持6-8个快充桩同时运行，满足高功率需求。
